PHOENIX菲尼克斯DC/DC轉換器2320018技術要求

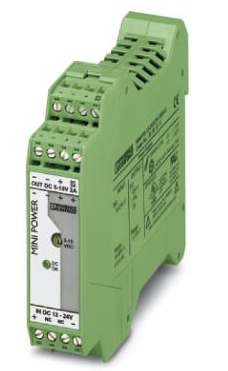

實物圖：
簡介：
DC/DC轉換器是開關電源芯片，指利用電容、電感的儲能
再釋放給負載，提供能量。其輸出的功率或電壓的能力與
的特性，通過可控開關(MOSFET等)進行高頻開關的動作
占空比(由開關導通時間與整個開關的周期的比值)有關。
，將輸入的電能儲存在電容(感)里，當開關斷開時，電能
開關電源可以用于升壓和降壓。
產品信息：
保護等級
IP20
環境溫度（運行）
-25 °C ... 70 °C (> +60°C衰減)
環境溫度（存放/運輸）
-40 °C ... 85 °C
輸入電壓范圍
10 V DC ... 32 V DC (> 10.5 V DC 起動)
DC頻率范圍
0 Hz
輸出電壓（USet）的設置范圍
5 V DC ... 15 V DC
額定輸出電流（IN）
2 A (-25 °C ... 60 °C)
衰減
60 °C ... 70 °C (2.5%/K)
并連
是，用于配置冗余系統和增加輸出功率
串連
是
電耗量
2.3 A (12 V DC)
1.1 A (24 V DC)
沖擊電涌電流
< 10 A (典型)
電源緩沖
典型值 4 ms (12 V DC)
允許的大相對濕度（操作）
≤ 95 % (+25°C時，無冷凝)
氣候等級
3K3（符合EN 60721標準）
污染等級
2
型號：
3069415 UTWE 6-2/C14
3069416 UTWE 6-2/B19
3069417 UTWE 6-2/C19
3069418 UTWE 6-2/D19
3069419 UTWE 6-2/F19
3069420 UTWE 6-2/G19
3069421 UTWE 6-2/H19
3069422 UTWE 6-2/I19
2912604 PLC-RSP- 60DC/21-21AU
2966524 PLC-RSP-120UC/21
2966582 PLC-RSP-120UC/21AU
2912549 PLC-RSP-120UC/21-21
2987105 PLC-RSP- 24UC/21-21/RW
2987118 PLC-RSP- 24UC/21-21AU/RW
2987037 PLC-RSP- 72UC/21/RW
2900316 PLC-RPT- 12DC/21
2900317 PLC-RPT- 12DC/21AU
2900329 PLC-RPT- 12DC/21-21
2900337 PLC-RPT- 12DC/21-21AU
2900299 PLC-RPT- 24DC/21
2900330 PLC-RPT- 24DC/21-21
2900306 PLC-RPT- 24DC/21AU
3069423 UTRE 6-2/A7
3069424 UTRE 6-2/B7
3069425 UTRE 6-2/E7
3069459 PTRE 6-2/G19
3069460 PTRE 6-2/H19
3069461 PTRE 6-2/I19
3069464 FTP-2/2 SERVICE
3069465 FTP-2/3 SERVICE
3069467 FTP SCREW M3X4,5
3069468 FTP-2/4 SERVICE
3069469 FTP-2/1 SERVICE
3069470 FTP-2/A7
3069471 FTP-2/B7
2912617 PLC-RSP-120UC/21-21AU
2966537 PLC-RSP-230UC/21
2966647 PLC-RSP-230UC/21AU
2912552 PLC-RSP-230UC/21-21
2912620 PLC-RSP-230UC/21-21AU
2987011 PLC-RSP- 24UC/21/RW
2987024 PLC-RSP- 24UC/21AU/RW
2987079 PLC-RSP- 24UC/21HC/RW
3069472 FTP-2/E7
3069474 FTP-2/A14
3069475 FTP-2/B14
3069476 FTP-2/C14
3069477 FTP-2/B19
3069478 FTP-2/C19
2966126 PLC-RSC- 48DC/21AU
2966139 PLC-RSC- 60DC/21
2966142 PLC-RSC- 60DC/21AU
2966197 PLC-RSC-120UC/21
2966281 PLC-RSC-120UC/21AU
2980021 PLC-RSC-125DC/21
2980034 PLC-RSC-125DC/21AU
2987286 PLC-RSC-220DC/21AU
2966207 PLC-RSC-230UC/21
3069501 FBP-2/B14
3069502 FBP-2/C14
3069503 FBP-2/B19
3069504 FBP-2/C19
3069520 FAME-BAG 260
3069650 UTWE 6-2/4
3069651 UTWE 6-2/5
3069652 UTWE 6-2/6
2966294 PLC-RSC-230UC/21AU
2967086 PLC-RSC-120UC/21-21
2967138 PLC-RSC-120UC/21-21AU
2967099 PLC-RSC-230UC/21-21
2967141 PLC-RSC-230UC/21-21AU
2982236 PLC-RSC- 24UC/ 1/S/H
2987309 PLC-2RSC-24DC/ 1
2967439 PLC-RSP- 12DC/21
2967442 PLC-RSP- 12DC/21AU
3069479 FTP-2/D19
3069480 FTP-2/F19
3069481 FTP-2/G19
3069482 FTP-2/H19
3069483 FTP-2/I19
3069426 UTRE 6-2/A14
3069427 UTRE 6-2/B14
3069428 UTRE 6-2/C14
3069429 UTRE 6-2/B19
3069430 UTRE 6-2/C19
3069431 UTRE 6-2/D19
2967235 PLC-RSC- 12DC/21-21
2967277 PLC-RSC- 12DC/21-21AU
2967060 PLC-RSC- 24DC/21-21
2967125 PLC-RSC- 24DC/21-21AU
2967073 PLC-RSC- 24UC/21-21
3069495 FTPR-2/H19
3069496 FTPR-2/I19
3069497 FBP-2/A7
3069498 FBP-2/B7
3069499 FBP-2/E7
3069500 FBP-2/A14
3069654 UTWE 6-2/7
3069655 UTWE 6-2/8
3069656 UTWE 6-2/9
3069658 UTWE 6-2/10
2967112 PLC-RSC- 24UC/21-21AU
2967248 PLC-RSC- 48DC/21-21
2967280 PLC-RSC- 48DC/21-21AU
2967293 PLC-RSC- 60DC/21-21
2967303 PLC-RSC- 60DC/21-21AU
3069432 UTRE 6-2/F19
3069433 UTRE 6-2/G19
3069434 UTRE 6-2/H19
3069435 UTRE 6-2/I19
