概述VICKERS比例閥DGMFN-5-X-A2W-30
這個單位是一系列“按扣”為機柜設計的控制模塊根據DIN EN 50022或標準安裝在導軌上DIN EN 50035.
理想的范圍適用于使用的控制系統維氏“KA”或“KB”系列成比例帶內置放大器或維氏的閥門“UNIPLUG”系列，外部信號，死區補償和可能需要斜坡生成。
需求信號發生器模塊有一個內置的微處理器控制所提供的所有設施單元。
設置各種控件參數通過四個輸入鍵完成前面板安裝在前面板上。
所有設置存儲在板載EEPROM和一旦輸入，保留，直到重置，即使電源關閉。
所有設置的視覺指示是由四個7段LED提供顯示器安裝在前面板上。
轉換單極電流和單極電流電壓信號到雙極電壓輸出信號在10V范圍內，以匹配維氏“A”和“B”系列閥門的要求。
如果輸入，輸出接地信號出其工作范圍。
同時一個紅色的“恐怖”是照亮和“渆 ”號提供。 系統自動重置當輸入進入其中時工作范圍。

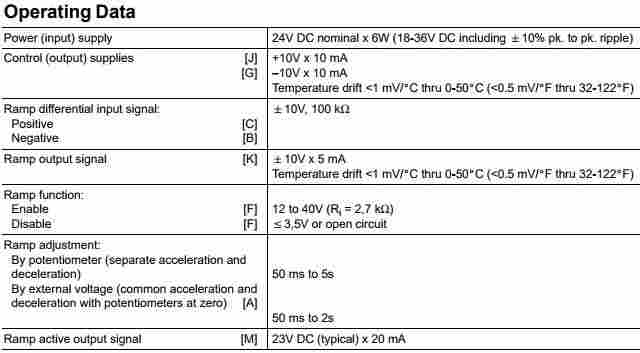

有關每個模塊的特定數據，請參閱后面的“操作數據”部分。
用于安裝到控制器中的模塊電源（輸入）電源24V DC nom。查看單個模塊數據。機柜，使用DIN EN 50022導軌
或DIN EN 50035.理想的范圍控制（輸出）電源請參見各個模塊數據
適用于維氏“KA”和連接螺釘夾緊端子
“KB”系列比例閥用
集成驅動電子設備，接線建議，
所有連接0,5至2.5 mm2（22至12 AWG）外部斜坡生成，轉換
從電流到電壓指令安裝導軌符合DIN EN 50022或DIN EN 50035
可能需要信號等。外殼材料聚酰胺6.6
所有調節電位器，共同保護IEC 529級IP20
概述VICKERS比例閥DGMFN-5-X-A2W-30
