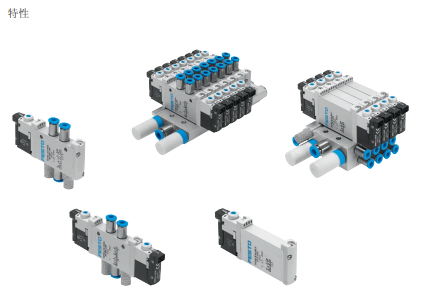

FESTO通用型閥島VTUG系列，實物包裝圖
VTUG-10-VRPT-B1T-Q10LA-UL-Q6S-24K
VTUG-10-VRPT-B1T-Q10LA-UL-Q6S-16K
VTUG-10-VRPT-B1T-Q10LA-UL-Q6S-8K
堅固、耐用的金屬元件
– 閥
– 氣路板
? 360° LED 顯示，快速排除故障
? 可快捷地更換閥片，維護便利
? 可選手控裝置：按鈕式,封蓋
式, 按鈕式/鎖定式或鎖定式(不
帶附件)
具有的 I-Port 接口，用于總線節點 (CTEU)
? IO- 模式，用于直接連接到上位 IO-主站
? Festo 具有的 I-Port 接口帶互鎖
? 可變多針插頭接口可用 Sub-D或扁平電纜
? 可逆活塞滑閥，多達 24個閥位
? 牢固的壁掛式安裝或 H 型導軌
安裝
? 隨帶防掉螺絲和密封件，安裝
方便
? 通過電接口插件可方便地更換
連接技術
? 標簽支架，用于閥的標簽
規格 10, 14 和 18 mm
? 管式閥和半管式閥
? 板式閥
? 2x 兩位三通、兩位五通和三位
五通閥
? 5, 12 和 24 V DC
? 可選帶或不帶保持電流降
? LED
壓力區*數量
13
電氣 I/O 系統
否
環境溫度
-5 °C ... 60 °C
防護等級
IP40
IP65
IP67
IP69K
NEMA 4X
RCM 商標
c CSA us (OL)
c UL us - (OL)
短型號代碼
VTUG
排氣功能
帶節流選項
驅動方式
電控
密封原理
軟密封
設計
活塞閘閥
先導類型
先導驅動
先導氣源
外部
內先導
閥島結構
固定寬度
信號狀態顯示器
LED
工作壓力，用于帶內先導氣源的閥島
1.5 bar ... 8 bar
先導壓力
1.5 bar ... 8 bar
適用于真空
是
每個電磁線圈的標稱吸動電流
47 mA *達 20 ms
標稱工作電壓 DC
24 V
標稱電流，帶電流降低
20 ms 后為 15.5 mA
允許的電壓波動
+/- 10 %
+/- 25%
證書簽發機構
UL MH19482
工作介質
壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]
工作和先導介質說明
可用潤滑介質工作（之后須一直潤滑介質工作）
CE （見合格聲明）
符合歐盟電磁兼容性指令
符合歐盟 RoHS 指令
抗振性
運輸應用測試，嚴重性等級 2，符合 FN 942017-4和 EN 60068-2-6
耐沖擊性
沖擊測試，嚴重性等級 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蝕等級 CRC
2 - 中等耐腐蝕能力
FESTO通用型閥島VTUG系列，實物包裝圖
