CKD三通電磁閥SCWP2-00-125B-75技術分析
公司簡介：
ckd電磁閥是用來控制流體方向的自動化基礎元件，屬于執行器；通常用于機械控制和工業閥門上面，對介質方向進行控制，從而達到對閥門開關的控制。
日本CKD是世界三大氣動公司，是日本CKD株式會社投資的企業，主要制造氣源處理三大件、氣缸、電磁閥等自動化產品。在世界的每個角落，CKD都以它*的質量和的服務倍受廣大用戶的青睞；

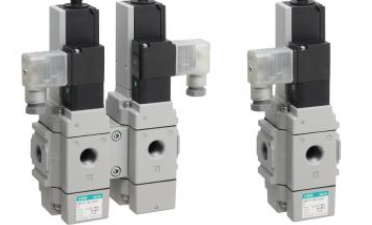

產品概述：
也可作為空壓系統的電磁式殘壓排出閥使用。通過限位開關檢測主閥滑柱位置，可輸出閥開閉狀態信號。通過連接2連模塊，可構建雙重遮閉。
產品特點：
【安全對策】
在需要符合ISO安全標準（ISO13849-1)的電路時，可以作為殘壓排出閥使用。
【冗余性】
可利用模塊進行2連連接，簡單實現雙重遮閉。
【支持模塊化】
可與FRL元件進行模塊化連接，減少安裝工時及安裝空間。
原理：
1、直動式電磁閥：原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。特點：在真空、負壓、零壓時能正常工作，但通徑一般不過25mm。
2、分步直動式電磁閥：原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。特點：在零壓差或真空、高壓時亦能可*動作，但功率較大，要求必須水平安裝。
3、先導式電磁閥：原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。特點：流體壓力范圍上限較高，可任意安裝（需定制）但必須滿足流體壓差條件。電磁閥從閥結構和材料上的不同與原理上的區別，分為六個分支小類：直動膜片結構、分步直動膜片結構、先導膜片結構、直動活塞結構、分步直動活塞結構、先導活塞結構。
